催化剂涂覆设备

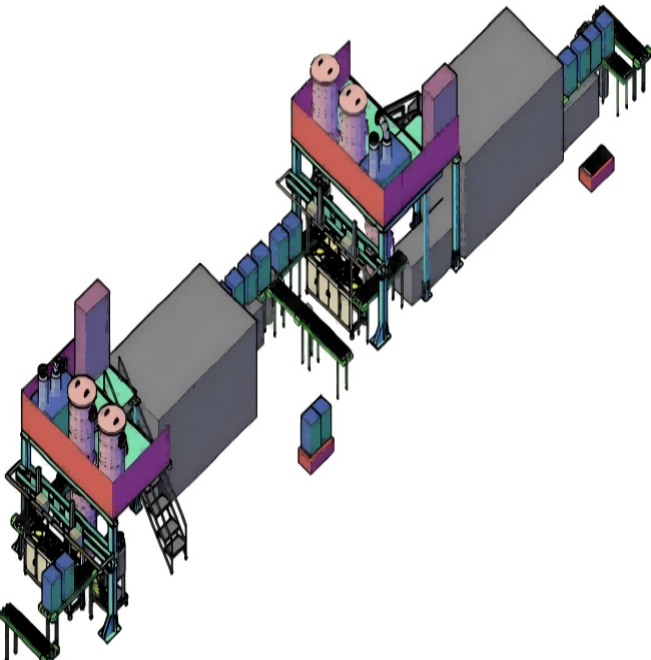

催化剂涂覆生产线

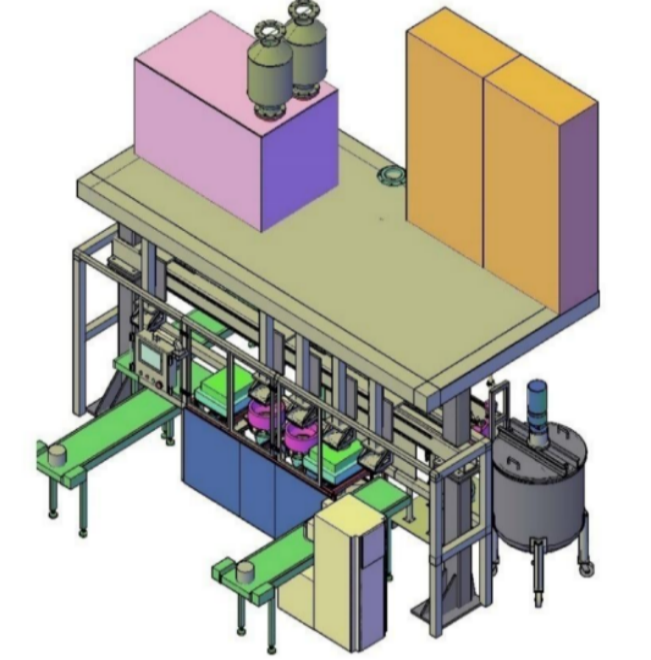

DPF/GPF全自动多工位涂覆机
（下给料）

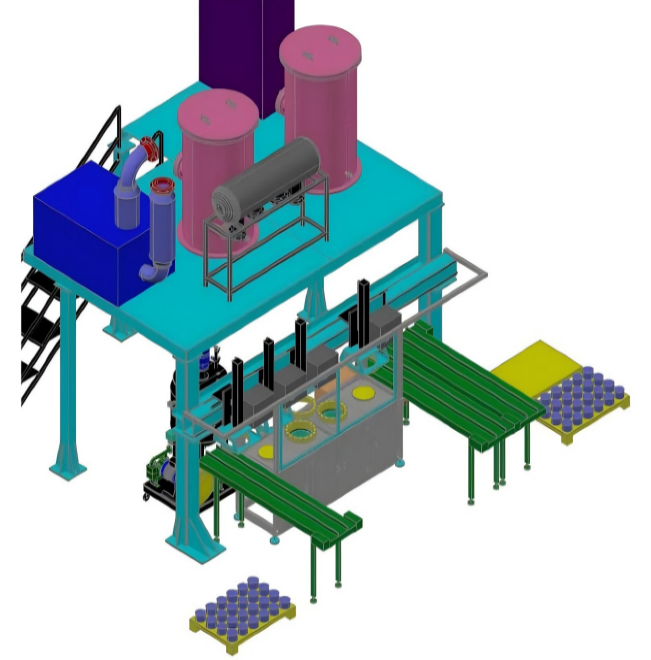

cDPF/sDPF全自动多工位涂覆机
（上/下给料）
波纹板全自动涂覆机
（下给料）



1.载体特性：DPF催化剂载体，兼容GPF、直通型载体
2.载体外尺寸范围：Φ89~Φ330mm，+/-1%
3.载体高度范围：100mm~310mm， +/-2mm
4.湿基上载量精度：+/-3.0%
5.标准产品年产量：约108万次涂覆（以直径190高度152.4 /300目DPF载体为标准产品）
6.可配合用户实际需求调整相关结构及参数


1.载体材质：堇青石/碳化硅/钛酸铝
2.载体外尺寸范围：φ143.8mm~φ267mm，+/-1%
3.载体高度范围：80mm~200mm， +/-2mm
4.湿基上载量精度：±2%
5.工作节拍：
                    单独采用上给料功能： 12秒/次
                    单独采用下给料功能： 30秒/次

（Φ177.6*177.6  SCR载体为标准产品，生产商为康宁）

6.可配合用户实际需求调整相关结构及参数

1.载体特性：蜂窝状的堇青石陶瓷载体
2.载体外尺寸范围：500*500*800H
3.涂覆后产品重量： <100Kg
4.湿基上载量精度：±5%以内
5.工作节拍：6min/次
6.可配合用户实际需求调整相关结构及参数

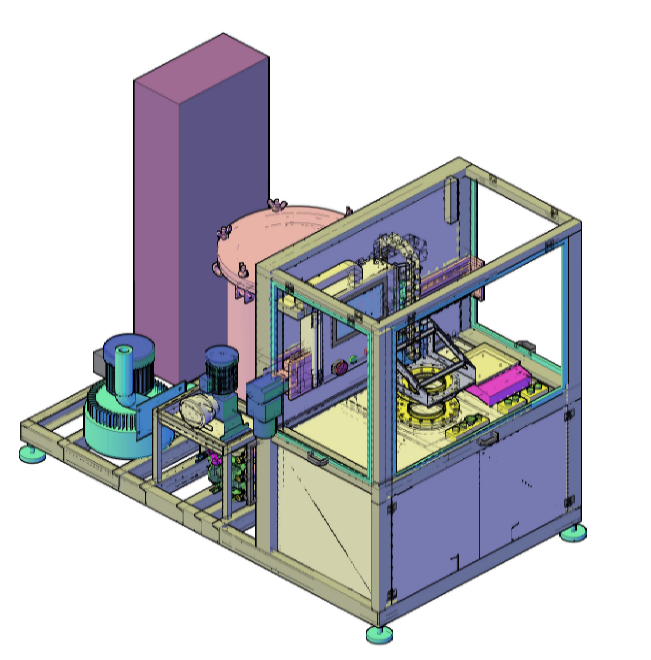

VOC催化剂双工位涂覆机
（上/下给料）

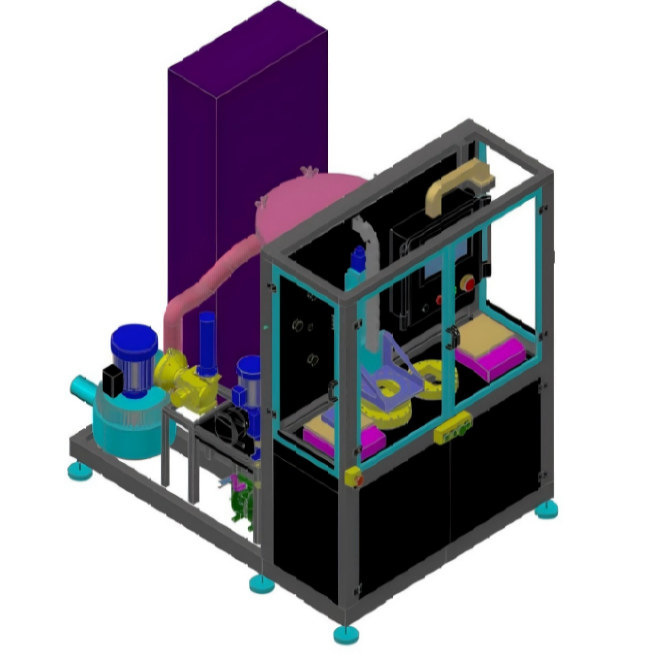

VOC单工位半自动涂覆机
（下给料）




1.载体特性：以方形100*100*50载体为标准，可兼容多规格载体（方形、圆形、异形、陶瓷及金属材质）
2.载体外尺寸范围：50~150（L）*50~150（W）*50~150（H） mm
3.载体目数：100-800目
4.涂覆精度：≤±5%
5.工作节拍：熟练工≥120次涂覆/小时（以尺寸为100（L）*100（W）*50（H） mm、400目载体为例）
6.可配合用户实际需求调整相关结构及参数

1.载体特性：多规格载体（方形、圆形、异形、陶瓷及金属材质）
2.载体外尺寸范围：50~150（L）*50~150（W）*50~200（H） mm
3.载体目数：100-800目
4.涂覆精度：≤±5%
5.工作节拍：熟练工≥60次/h；（以尺寸为150（L）*150（W）*50（H） mm、200目载体为例）
6.可配合用户实际需求调整相关结构及参数
